Telefoneren met de Coinvox 10
Pdck
Inleiding
Op de vlooienmarkt kwamen wij een oude coinvox
10 tegen, dus die hebben
we maar meegenomen. In Klaphek 3 is
dit toestel ook al behandeld. In
samenwerking met de NVHS hebben wij dit
toestel uit elkaar geschroefd en eens aan een degelijke security-test
onderworpen. De resultaten waren opmerkelijk en we kwamen een aantal
interessante dingen tegen. Nieuwsgierig geworden? Lees dan snel verder.
ROM

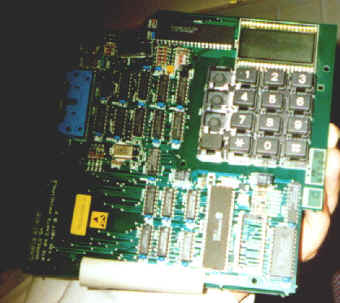

Als je het frontpaneeltje er af schroeft krijg je een printplaat te zien met
hierop gemonteerd het toetsenbordje, het display, wat elektronica en een
ROM-chip. Van die ROM-chip hebben wij een dumpje
gemaakt. De coinvox gebruikt een COSMOS CD1805 processor. Nu we het toch
over telefoon ROM's hebben: we kregen laatst nog een rom
image van de Brabo
Koe. Voor de lezers thuis is het dus een leuk karweitje om uit te
pluizen wat er precies in de ROM staat. Leuke vondsten kunnen zoals
gebruikelijk naar de redaktie worden gestuurd! KPN weigert om hun coinvoxen
geschikt te maken voor de Euro, dus als iemand zich verveelt?
 Extra
schakelaartje
Als je kijkt naar het toetsenbordje zie je dat er 16 schakelaartjes kunnen
worden gemonteerd. Op het frontpaneeltje zijn er slechts 13 gebruikt. Nu
blijkt dat er fysiek 14 schakelaartjes aanwezig zijn. Het schakelaartje
naast de [7] (boven de volume-knop) is namelijk ook aangesloten. Als je hier
op drukt dan kom je in de instelmodus. Dit is precies hetzelfde als wanneer
je op de insteltoets drukt, die achter het geldbakje is verborgen. Als je
hier op drukt krijg je eerst het versie nummer van de ROM te zien op het
LCD-schermpje. Alsof je visueel niet genoeg plezier kan hebben, krijg je ook
nog een gigantisch irritant muziekje te horen. Door op # te drukken kun je
door de instelmodus lopen. Je kunt een aantal dingen instellen, en uitlezen.
Wijzigingen kunnen met de stertoets, en variabelen kunnen worden ingegeven
via het toetsenbord. Om de wijzigingen op te slaan druk je net zolang op #,
tot dat er op het display 'END' komt te staan. Als je nu ophangt, worden de
wijzigingen netjes weggeschreven. Je kunt de volgende dingen doen:
| TTH |
Totaal verbruikte uren (?) |
| Optie
FAH |
FAH in/uit-schakelen |
| Tarief |
Hier kan je het tarief
instellen |
| Toeslag |
Hier kan je de toeslag
instellen |
| FAH |
Hier kan het bedrag
instellen voor FAH |
| Inworp |
Minimale inworp bij
normale gesprekken |
| Tijd |
Tijd in seconden, waarvoor
bovenstaand tarief geldt. |
| inworp
06 |
Minimale inworp voor 06
nummers |
| Inworp
0800 |
Minimale inworp voor 0800
nummers |
| H
(in/uit) |
H in/uit schakelen |
| Toon/Puls |
Spreekt voor zich. |
| Slot
(in/uit) |
Hier kan je instellen of
je de k-sleutel wel of niet kan gebruiken. |
| Reprog
(in/uit) |
Reprog in/uit schakelen. |
! het is niet de bedoeling om met een
verwarmde spijker door het plastic van de telefoon heen te drukken, om zo
deze verborgen schakelaar in te drukken. Je kunt nu namelijk allerlei dingen
instellen, die *alleen* bedoeld zijn voor de eigenaar van de betaaltelefoon
!
Muntmechanisme

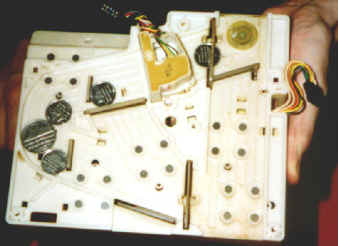

Uiteraard zijn we ook geïnteresseerd in hoe het muntmechanisme werkt. Dit
hangt onder het vakje waar je normaal het geld in gooit. Aan de achterkant
zie je een aantal relais. Deze zorgen ervoor dat een aantal kleppen in twee
standen gezet kunnen worden, namelijk munt doorlaten of munt tegenhouden.
Dit kan je aan de voorkant weer duidelijker zien. Rechtsbovenin komt de munt
binnen. Hier komt hij langs een detector die kijkt of het een metalen munt
is. Als dat niet zo blijkt te zijn dan gaat de schakelaar daaronder open en
valt de munt in het geld-terug-bakje. Indien het toestel 'denkt' wel met een
echte munt te maken te hebben dan zal hij deze schakelaar dicht zetten en
zal de munt verder naar links rollen. Hierna gaat de munt door een andere
detector en die kijkt wat voor munt het is. Nu zijn er twee mogelijkheden.
Als het toestel denkt met een echt munt te maken te hebben dan gaat die naar
links en blijft daar in het compartiment. Als de coinvox denkt een valse
munt te detecteren dan valt de munt naar beneden richting het
geld-terug-bakje. Nadat het laatste gesprek is afgehandeld (je kan immers
serie-gesprek gebruiken) zal eerst de onderste schakelaar open gaan en het
geld zal richting het kluisje dat onder de telefoon hangt vallen. Daarna zal
het eventuele wisselgeld terug kunnen worden gegeven door de schakelaar
rechts onderin open te zetten.
K-Sleutel
Zoals je gelezen hebt in Klaphek 3
kan je met behulp van de K-Sleutel het toestel in de gratis-bel-mode zetten.
Dit blijkt met een lockpick-setje ook niet al te moeilijk te zijn. Er is
echter geen universele sleutel voor alle coinvoxen. Ik denk dat er een stuk
of 100 verschillende sleutels in omloop zijn. Zou het mogelijk zijn om hier
een loper voor te maken? Maar zoals bij bijna elk slot lijkt het meer, dan
het daadwerkelijk voorstelt. Als je de sleutel omdraait, dan zet je
simpelweg een schakelaartje om. Deze schakelaar is rechtsonder op het
printje gemonteerd. Om bij deze printplaat te komen, kan je simpelweg het
frontje van de telefoon eraf schroeven (2 gewone schroeven aan de voorkant
van de telefoon) en dan kan je handmatig de schakelaar dicht drukken. Als je
hem vastplakt, dan staat hij continue in de gratis belmode (aardig voor de
mensen die na je gebruik willen maken van de telefoon). De telefoon weigert
nu om geld aan te nemen! Deze schakelaar kan worden aan en uitgezet met
behulp van de instelmodus (zie paragraafje hierboven ergens).
Conclusie
Al is de coinvox 10 een verouderd toestel, hij wordt nog volop gebruikt. Ik
kom hem nog regelmatig tegen in openbare gebouwen (scholen, zwembaden,
restaurants, etc). Mensen die wel eens naar 'Het zonnetje in huis' op RTL-4
kijken, is het natuurlijk opgevallen dat hij daar in het cafe hangt. Alleen
heb ik nog niemand hem zien gebruiken. Als je de eigenaar van een coinvox 10
bent, is het dus raadzaam om in ieder geval een oogje in het zeil te houden,
of om over te stappen op een ander model betaaltelefoon. Ik vraag me af en
toe eigenlijk af of het nog lucratief is om een betaaltelefoon te hebben
staan, nu bijna iedereen wel met een gsm op zak loopt. Maar ja, waar maak ik
me toch druk om?
|
